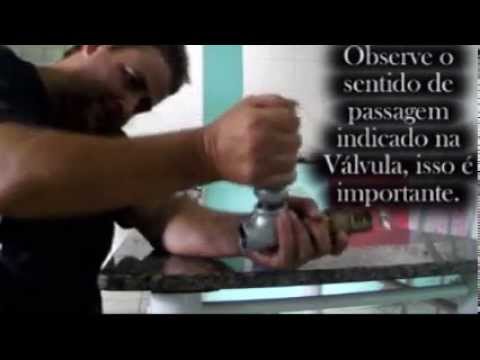

Vídeo Demonstrando a Montagem Do Carneiro Hidráulico
Foto Panorâmica de Todas Conexões Hidráulicas Necessárias.
Parafuso com 2 porcas 1 porca tipo borboleta
1 Mola
Válvula de poço de 1 polegada 1
Niples de bronze de 1 polegada
T galvanizado de 1 polegada
Niples de bronze de 1 polegada
Válvula de retenção vertical de 1 polegada
Bucha de bronze re redução de 1 polegada para ¾
de polegada
Niple 3/4
T 3/4
Bucha de Redução de 3/4 para 1/2 polegada
Adaptador para Mangueira (eletroduto) 1/2 Polegada
Altura que o Carneiro Hidráulico Bombeia a Água até o Reservatório é de 15 metros, a uma distância de 80 metros de Distancia.
 |
O Golpe de Ariete é de um ciclo de 48 golpes por minuto. |
Nessas Fotos é Possível Notar o Volume de Água Vertendo Nos Intervalos entre os Golpes.
A Altura da Bomba Carneiro em Relação ao Desnível do Poço é de 2 metros.
1´ Polegada de Água.
Mangueira de Recalque é de 1/2´ Polegada.
Vale apena lembrar que funcionamento sem necessitar de meios externos de energia.
A nascente do Poço é mais que suficiente pra manter o Carneiro Hidráulico, com uma vazão de 2´ Polegadas.
Foi Necessário Fazer um Duto de 2´ Polegada em Nível por uns 8 metros com intuito de conseguir um local com Desnível Ideal.
Demonstrando a Captação no Poço.
Caixa D´água de 5000 Litros Cheia Jogando Água pelo ladrão.
Reservatório bem Cheio
A Prova da Altura da Água por Dentro do Reservatório.
Uma vazão de 2 litros por minuto aproximadamente.
Links de Trabalhos Relacionados a Implementação de Carneiro Hidráulico:
IMPLANTAÇÃO DO CARNEIRO HIDRÁULICO
NAS PROPRIEDADES DOS ALUNOS DA
ESCOLA ESTADUAL TÉCNICA AGRÍCOLA
GUAPORÉ
ALUNA LÚCIA GIRARDI
PROFESSOR RUBIE JOSÉ GIORDANI
AULA PRÁTICA – 9
CARNEIRO HIDRÁULICO
